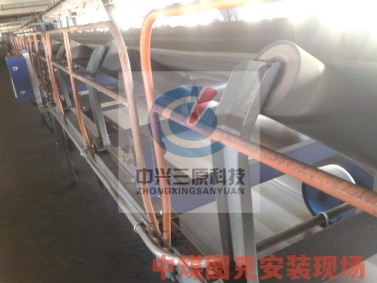

（中煤图克皮带秤安装现场）

称重传感器是电子皮带秤上的重要组成部分。电子皮带秤上的称重传感器是将皮带上的物料的重力转换为相应的模拟信号，从而在仪表上显示重量。今天徐州中兴三原以ICS-多托辊皮带秤为例向大家介绍称重传感器的安装步骤。

1）打开横梁上 的吊盖，把配套的关节轴承装上 ，销轴的螺母要锁紧。

2）把吊杆丝装到传感器上，注意螺丝超出传感器2-3丝即可。但螺母一定要紧固。

3）把传感器上到关节轴承上，注意传感器出线方向应和横梁出线方向 一致，并把螺母锁紧，注意螺丝超出传感器2-3丝即可。

4）把吊盖装上横梁内，把传感器的吊杆丝穿过主称架上的丝孔，把主称架升起，保持称架和外称架基本水平，这时把球型垫片装上，上两个螺母。

5）注意 一般来说\传感器垂直地上受力时测量效果最好，所以在机架倾斜安装时要把住称架下面的丝孔用气割大些，下面再用球型垫片就可以保证其垂直受力了。

6）一个称架上有两个传感器时，在装好拖滚并调好水平后，要再调整其输出电压平衡，最后再琐紧双螺母

7）两个传感器是并联的，接上电源后，分别测量其输出电压值，取它们的平均值，再调整其中一个的吊杆丝的螺母，使之输出电压值达到平均值，则另 一个传感器的值也是平均值了。这时把仪表的电源停掉，把两个传感器的输出线分别对应接上即可，然后锁紧螺母就可以了。

8）一定要注意两个传感器的输入，输出及正负极，即这个传感器的输出线的正极一定要和另一个 传感器的输出线的正极相接，不能接反，输入线接法同上，且记。
