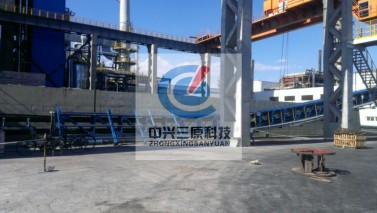

新疆克拉玛依皮带秤安装现场

电子皮带秤核心组件是称重传感器，保证称重传感器的正常运行有助于皮带秤的计量精度。徐州中兴三原的电子皮带秤采用美国世铨称重传感器。称重传感器的类型多种多样，其中比较常见的有三种类型：S型 悬梁壁式，光管式。今天以皮带秤S型称重传感器来介绍传感器的使用方法。

1、确定称重传感器的输入输出信号线

1.1、从传感器线颜色判别：

一般来说传感器有五根线，两根输入，两根输出，一根屏蔽线。而一些大吨位的传感器有七根线，其中有两根是补偿线。对于同一厂家同一型号的传感器来说，它们的输入，输出及正负极判断法可以依据线颜色来区别，即两根输入线的正负极对应颜色相同，两根输出线的正负极对应颜色也相同。对于不同厂家不同型号的传感器正负极判别方法就不一样。

1.2、从阻值判别：

    一般来说，两根输入线的阻值大于输出线间的阻值约10-50欧左右。怎样鉴别？

           用万用表的2K挡，任意测两根线的阻值，若其值低于300欧，则它们不是一对，若起值大于300欧，为350欧或400欧左右，则它们就是一对，值大的便是输入线，值小的就是输出线。怎样鉴别正负极哪？首先判断出哪两根是输入线，然后把它们接到仪表上，输出线不要接，用万用表直流200mc档测量其正负极即可。

2、传感器好坏简单判别：

1） 外观完好：不变形，无锈痕破损，接线完好无破损， 固定螺栓完好，标志清晰规范，包装完好，有正规的查验报告和说明书等。

2） 输入，输出阻值契合说明书要求。

3） 用50DVC  500MΩ兆欧表测量其绝缘性，但不能用摇表测量阻值。

4） 把传感器接入仪表，使传感器不受任何负载，这时传感器输出值一般为零左右，若大于1V或小于-1V值，则说明这个传感器质量不过关，就不能使用。

5） 把仪表放入校验架，检验它的重复性和线形。特别查验其回零性。
