通过上期中兴三原的分享，我们了解了失重秤适用于水泥、石灰粉、煤粉、活性炭等微细物料的控制配料。它是一种间断给料连续出料的称重设备，采用矢量控制，可达到较高的控制精度，结构简单、密封性能好，而且还可以根据用户的实际需求灵活定制。所以在粉料控制时相对于用螺旋秤来控制的设备是有相当大的优势的。这期与大家分享失重秤仪表的设定说明、操作、称重传感器接线。

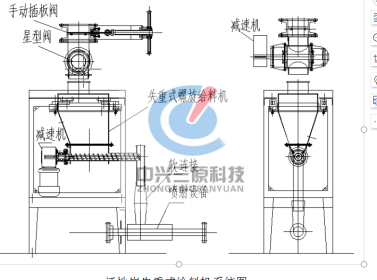

一、 仪表设定说明

（1） Auto：自动代表仪表自动进行PID调节，如果不选择自动，那么代表仪表设定的是给料机的速度；

（2） EXT：外给代表仪表接收外部给定的流量信号，假如不选择外给，代表仪表设定给料机的速度或者流量；

（3） 仪表设定给料机的速度：自动和外给都不要选择，按响应的键，可以直接调理变频器的速度；

说明：当设备正常运行的时候，自动灯和外给灯都需要亮（按相应的键），此时代表集控室来设定活性炭给料机的流量，此时流量恒定，速度波动，但是因为下料不畅，可能会波动比较大。

如果需求DCS直接控制变频器的速度，将仪表背部的接线端子上的AI信号，直接和仪表给变频器的AO信号短接，代表DCS的4-20ma直接给变频器，对应0-50Hz，此时速度恒定，可是流量不恒定

二、  仪表操作（结合具体仪表操作）

（1）   主界面，第一行显示为累计重量，第二行显示的为每小时流量，第三行显示的为料斗里面活性炭的净含量。

（2）  将料斗内活性炭排空，停止设备，此时第三行净重显示应该为：0，如果不是零，按以下操作：键盘上的“menu”键—向下的箭头到“体系校准”—按“ent”键确认—选择零位校准—按“ent”键确认—按“ent”键确认。

校准完毕以后，一直按“menu”键回到主界面，此时界面上净重应该显示为：0

（3）用电子秤称一部分活性炭，大概7-8公斤，注意是净重，然后把活性炭倒入料斗，此时料斗净重应该显示活性炭的重量，如果显示的净重和称出来的不一样，按以下操作：键盘上的“menu”键—向下的箭头到“体系校准”—按“ent”键确认—选择加装校准—输入活性炭的重量—按“ent”键确认—按“ent”键确认。

校准完毕以后，一直按“menu”键回到主界面，此时界面上净重应该显示为刚才称出来的重量。

（4）  记下来仪表上面显示的总累积量，然后每次加装的活性炭，最好也记录下来重量，运行几天以后，检查以下总累计量是否和人工加载的重量相同。

（5） 活性炭给料机为精密仪器，需求经常校准，校准的时候，按照上面的二，三步骤校准即可。

三、  称重传感器接线

（1）   称重传感器四根线，红（激励正），黑（激励负），绿（信号正），白（信号负），其中激励为直流10V，反馈信号为0-20mv信号

（2）   每台给料机有四个称重传感器，安装完传感器以后，将传感器的线接入现场接线盒，先将激励线接好，然后用万用表分别量取取四个传感器的信号值，看是否有明显偏差，然后单独量每一个传感器，同时用手压一下该传感器所在的位置，信号值应当增大，然后松手，信号值应当回到初始值，此时代表传感器安装正确，假如信号不增大，或者信号值不恢复，说明传感器安装不对

（3） 四个传感器都量完以后，接入接线盒，此时用万用表量取总体的信号值，然后再用手随意压传感器，看信号值是否增大，松手后信号值是否恢复，假如能够恢复，代表传感器没有问题。

备注：

因为活性炭给料机流量偏小（kg/h） ），每秒钟才1-2g的流量，因此在实际使用过程中，受物料（下料不畅）或者现场影响（震动过大），流量会有波动，属于正常现象，如果流量显示异常，需要检查称重传感器。
