工作原理:

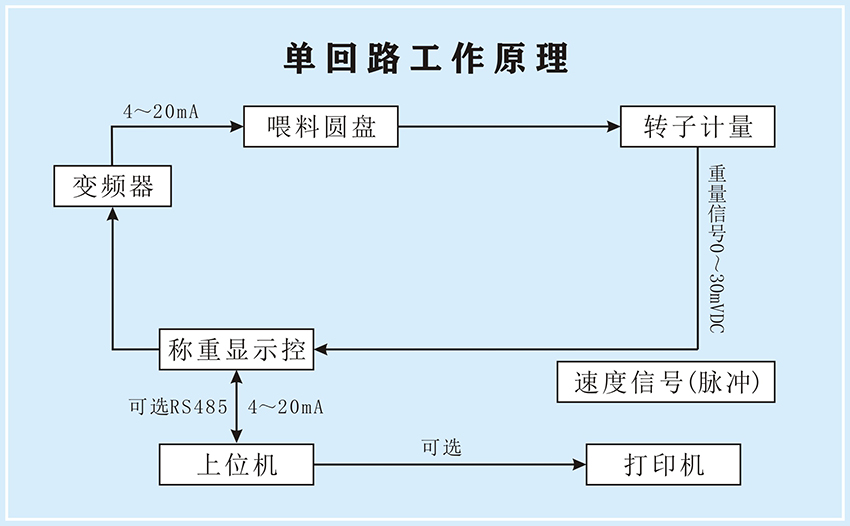

物料经ZX-YP-40喂料圆盘给料机旋转输送到下级的ZX-CK-60圆盘转子计量给料机,重量信号和速度信号送到二次仪表,通过放大、A/D转换，运算得出的流量和累重，并根据用户设定P.I.D参数(即定量值)自整定运算,输出一个正比于流量的4-20mA的控制电流给变频控制器，改变ZX-YP-40喂料圆盘给料机电机转速，从而改变给料量，以达到定量给料的目的。其调节过程如下：当物料增大时，流量增大，与流量成正比的调节输出控制电流减少（即反向调节），控制输出减少，给料量减少，反之亦然。如此形成一个底层闭环系统反复调节直至达到稳定的给在一个定量值上下振动的给料状态。

电控描述：

电控系统能够完成三种不同工作方式的无干扰转换（即集中、机旁、检修）。在正常工作方式下，实现各回路底层闭环控制，完成定量给料的目的。同时，对现场监控，把运行信号、故障信号（皮带机故障、电机故障、断料故障）等取过来，处理成标准电气信号由控制柜内端子输出（供DCS）仪表把各工艺参数（如给料机、瞬时流量、累计量、给定值）工作状态等以485通讯或模拟量方式通过接口（即端子）与上位机（DCS）相联。整个系统就是通过这些电气信号和485通讯，实现现场时监控和数据管理的。
